HƯỚNG DẪN KIỂM TRA HỆ THỐNG ABS TRÊN XE MÀ BẠN NÊN BIẾT

Cùng Auto365 khám phá ngay bài viết kỹ thuật mới nhất từ trung tâm VATC. Hôm nay, chúng ta sẽ cùng tìm hiểu chi tiết về cách kiểm tra hệ thống ABS trên xe ô tô – một quy trình quan trọng để đảm bảo an toàn tối đa khi lái xe. Đọc hết bài viết để không bỏ lỡ bất kỳ mẹo hay thông tin hữu ích nào nhé!

1. Kết nối với máy chuẩn đoán

• Kết nối máy chuẩn đoán với xe thông qua cổng DLC3.
• Khởi động động cơ, chạy ở tốc độ cầm chừng.
• Chọn hệ thống ABS và vào chức năng ACtive Test.

2. Kiểm tra sự hoạt động của Motor

Lưu ý: Không được kích hoạt bơm quá 5 giây. Khi muốn tiếp tục kích hoạt thì cần đợi khoảng 20 giây.

• Khi kích hoạt Relay Motor bơm trạng thái ON, kiểm tra xem có âm thanh quay của Motor bơm không.
• Tắt kích hoạt Relay Motor bơm.
• Đạp bàn đạp phanh và giữ cho nó trong khoảng 15 giây. Đảm bảo rằng bàn đạp chân phanh không bị rung.
• Tắt kích hoạt Relay Motor bơm và nhả chân phanh.

3. Kiểm tra sự hoạt động của bánh xe phía trước bên phải

Lưu ý: Không kích hoạt các van điện tử khác các van điện tử được hướng dẫn bên dưới.

• Đạp bàn đạp chân phanh và giữ.
• Kích hoạt solenoi SFRH và SFRR cùng một lúc, và kiểm tra xem bàn đạp chân phanh không đạp xuống được nữa.
  + SFRH: Solenoi Front Right Hold.
  + SFRR: Solenoi Front Right Release.
• Ngắt kích hoạt solenoi SFRH và SFRR cùng một lúc, và kiểm tra xem bàn đạp chân phanh có thể đạp xuống được.
• Kích hoạt motor ABS và kiểm tra rằng bàn đạp chân phanh sẽ hối về.

Lưu ý: Không được kích hoạt bơm quá 5 giây. Khi muốn tiếp tục kích hoạt thì cần đợi khoảng 20 giây.

• Ngắt kích hoạt Motor ABS và nhả bàn đạp chân phanh.

4. Kiểm tra sự hoạt động của các bánh xe còn lại

Thực hiện tương tự như cách kiểm tra bánh xe phía trước bên phải, tuy nhiên sẽ kích hoạt các van điện tử phù hợp với bánh đó.

Ghi chú:

• Bánh trước trái: SFLH, SFLR.
• Bánh sau phải: SRRH, SRRR.
• Bánh sau trái: SRLH, SRLR.

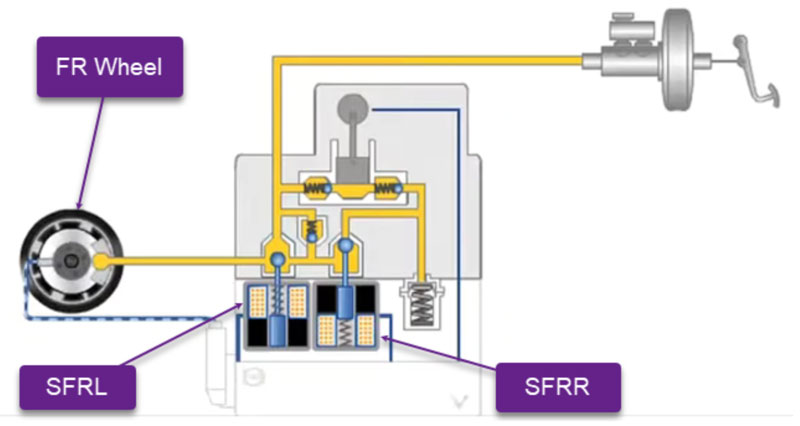

4.1 Mạch dầu của một bánh xe

Hình mô phỏng các solenoi của bánh xe phía trước bên phải. – (Nguồn: VATC)

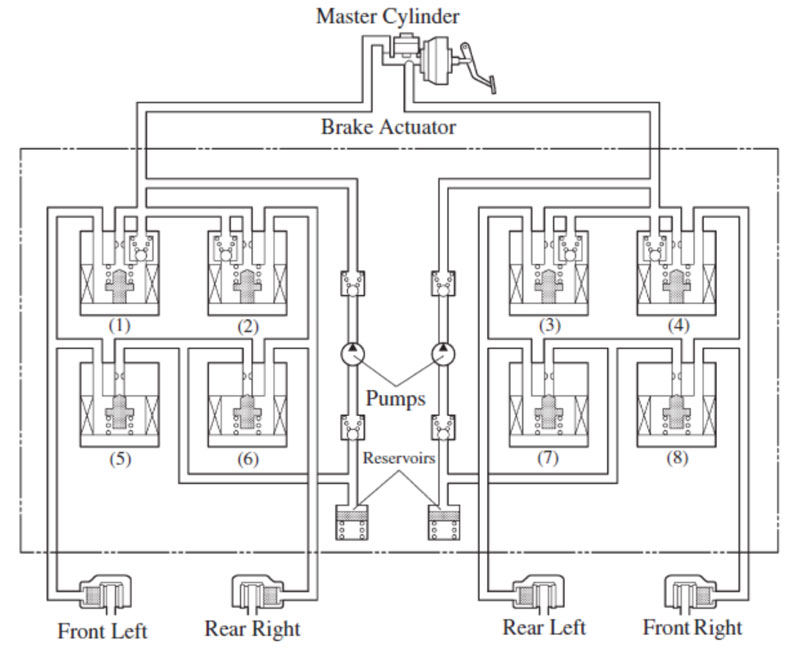

4.2 Mạch dầu của cả hệ thống ABS

Mạch dầu của cả hệ thống ABS – (Nguồn: VATC)

Trên đây là những kiến thức bổ ích về cách kiểm tra hệ thống ABS trên xe mà chúng tôi muốn chia sẻ cùng bạn. Hy vọng bài viết đã giúp bạn hiểu rõ hơn về hệ thống an toàn quan trọng này.
